スポット溶接検査用Matrixeye™LT/ST

特長

世界初の3DSAFT-PA（3次元開口合成法とフェーズドアレイの融合）機能を備えた高解像度・高感度な超音波検査装置

  • 特長1: 分かりやすい検査装置
    独自開発の開口合成手法を用いて溶接内部を3次元で画像化します。
  • 特長2: 自動良否判定
    3次元画像から接合径を測定し、溶接状態を自動で判定します。　ブローホールの有無も判定可能です。
  • 特長3: 圧接検出機能
    超音波の性質上、検出が困難な圧接状態を自動判定する機能を独自に開発。
  • 特長4: 測定箇所を画面に表示
    測定対象が含まれる画像・図面をデータベース化し、画面上で指示することが可能です。

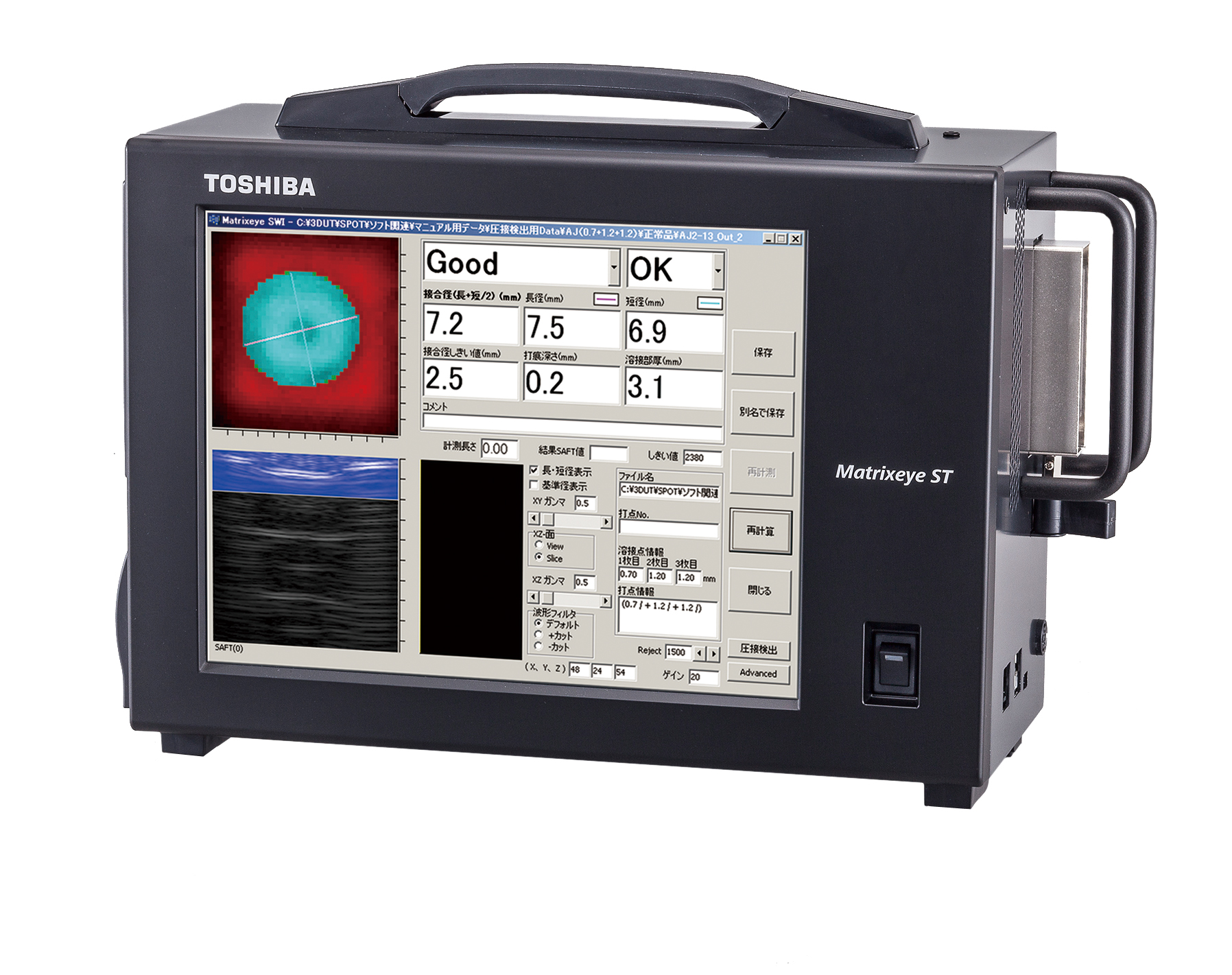

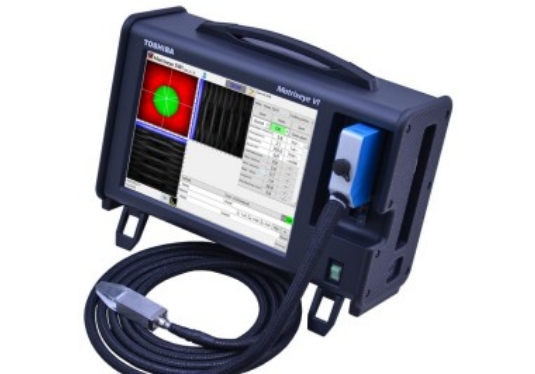

スポット溶接検査用Matrixeye™STの写真

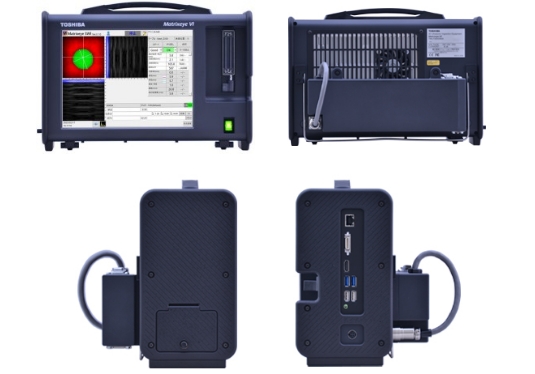

スポット溶接検査用Matrixeye™STの写真

検査例

  • CFRP剥離画像例

    CFRP剥離画像例

  • 検査(データ取得)中画面

    検査中画面

    1. ①：C-scan画像(平面画像)
    2. ②：B-scan画像(断面画像)
      ※通常は中央十字部断面
    3. ③：接触媒質の不足の表示灯
    4. ④：検査結果及び次点検査位置表示
      (製品写真等に検査結果を表示し、
      計測点ミス低減に貢献)

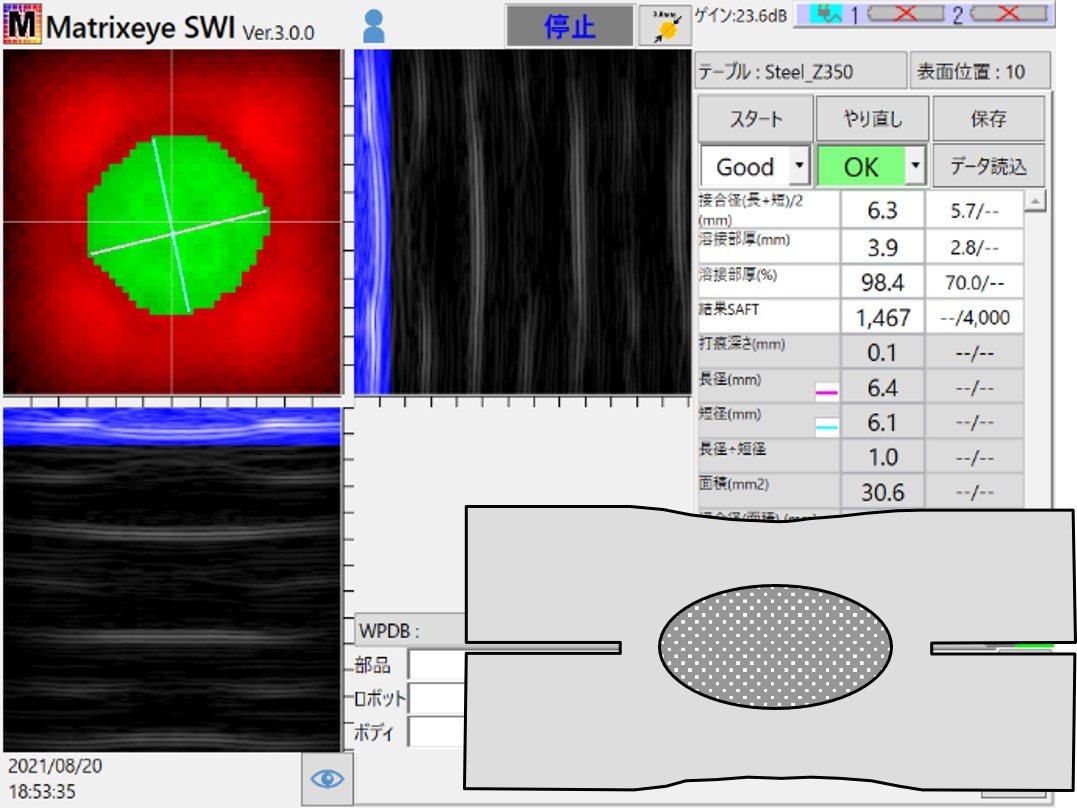

  • 検査結果画面

    検査結果画面

    3枚組溶接断面模式図

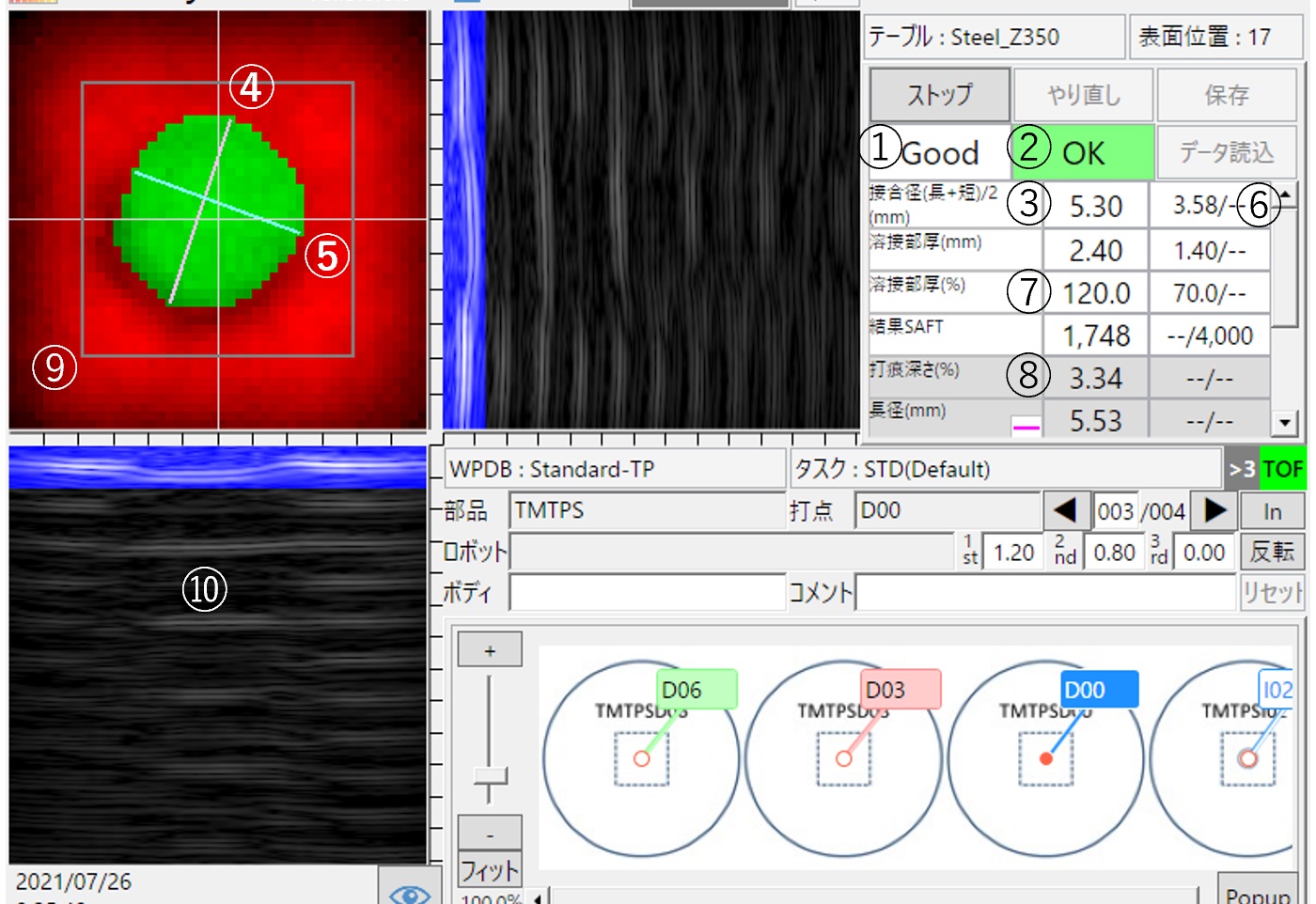

    1. ①：自動計測結果 (GOOD, Small , Open , Thin , Stick)
    2. ②：自動判定結果 (OK, NG, N.A.)
    3. ③：接合部径　　 (④+⑤)/2
    4. ④：接合部長径 　(赤線)
    5. ⑤：接合部長径 　(青線)
    6. ⑥：接合部径の閾値
    7. ⑦：打痕深さ
    8. ⑧：溶接部厚さ
    9. ⑨：A-scan
    10. ⑩：B-scan画像
    11. ⑪：C-scan画像　(下図参照)

このページの先頭へ戻る

簡易な機構と組み合わせた複合材、金属製品、金属配管などの自動検査

  • XYスキャナータイプ

    XYZスキャナータイプ

このページの先頭へ戻る

一般探傷ソフトウェア　検査例

検査中画面

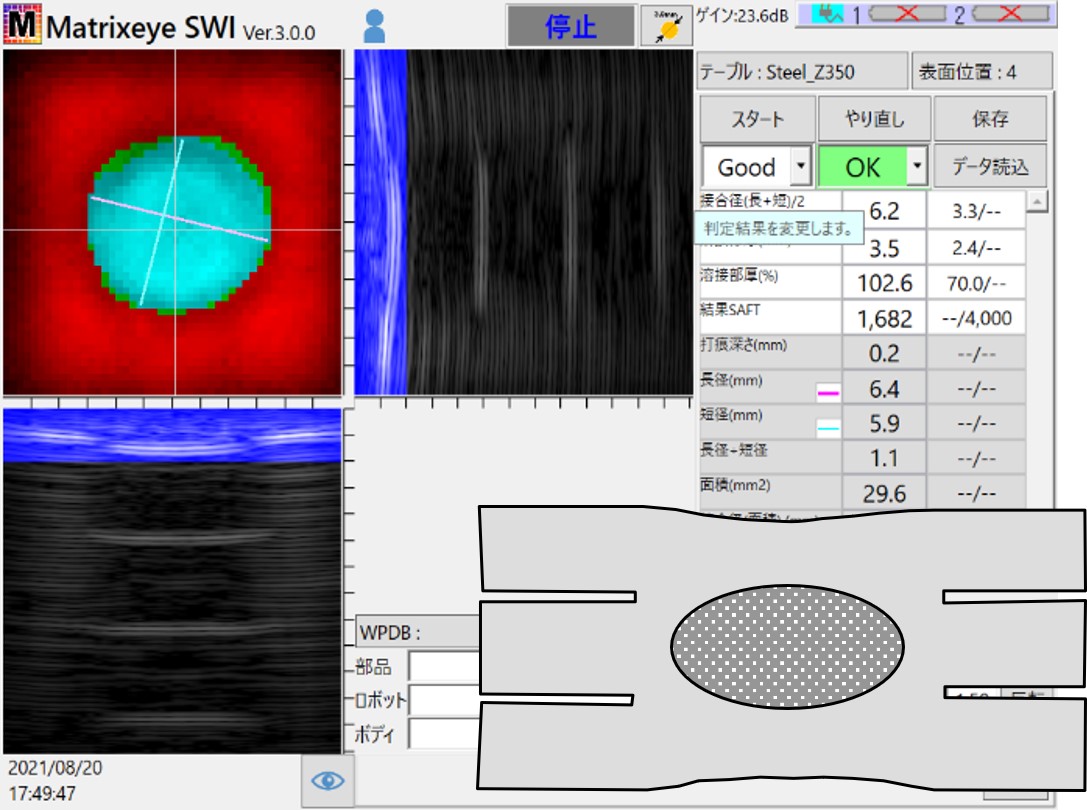

良品（２枚組）

良品（3枚組）

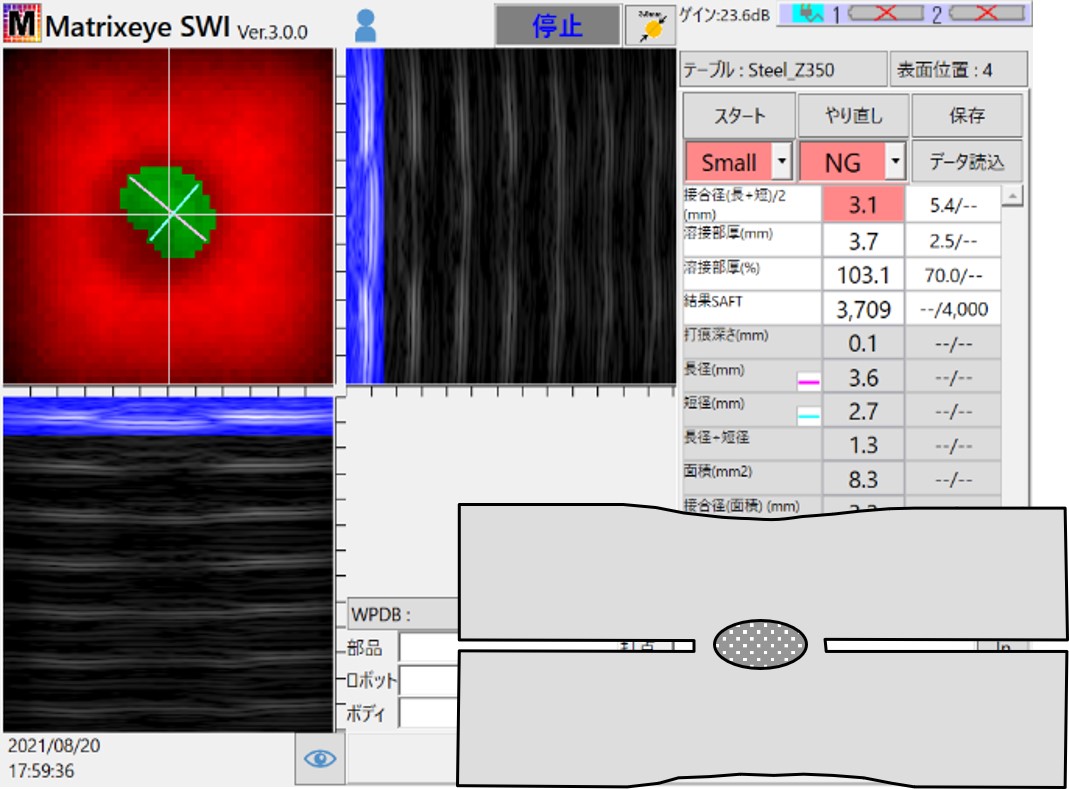

自動計測結果 small NG

接合径(small)

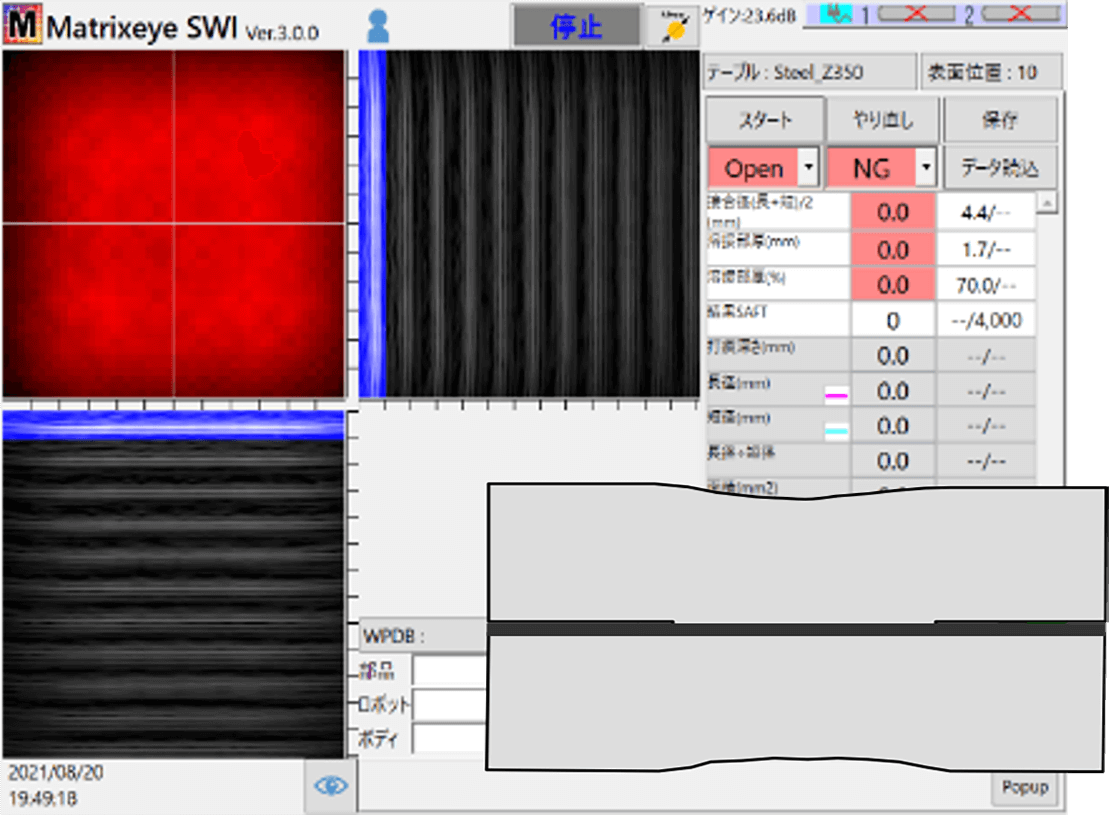

自動計測結果 open NG

離れ(open)

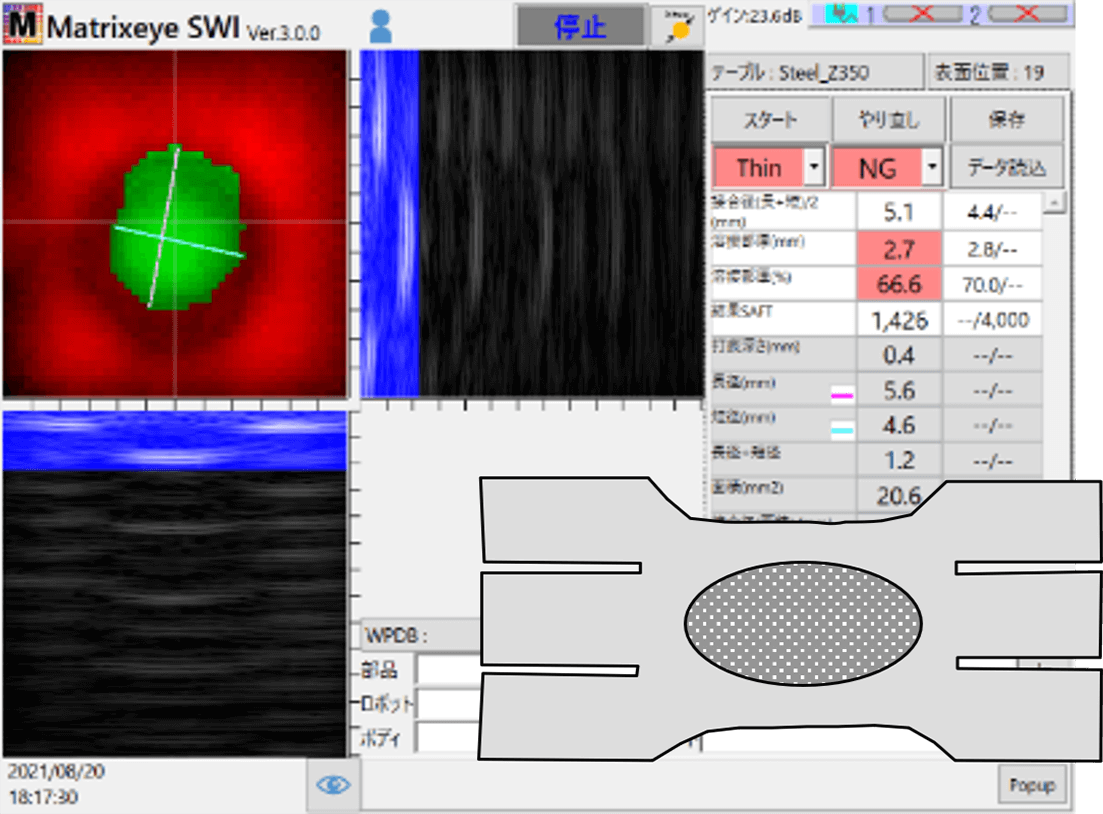

自動計測結果 thin HG

焼け過ぎ(Thin)

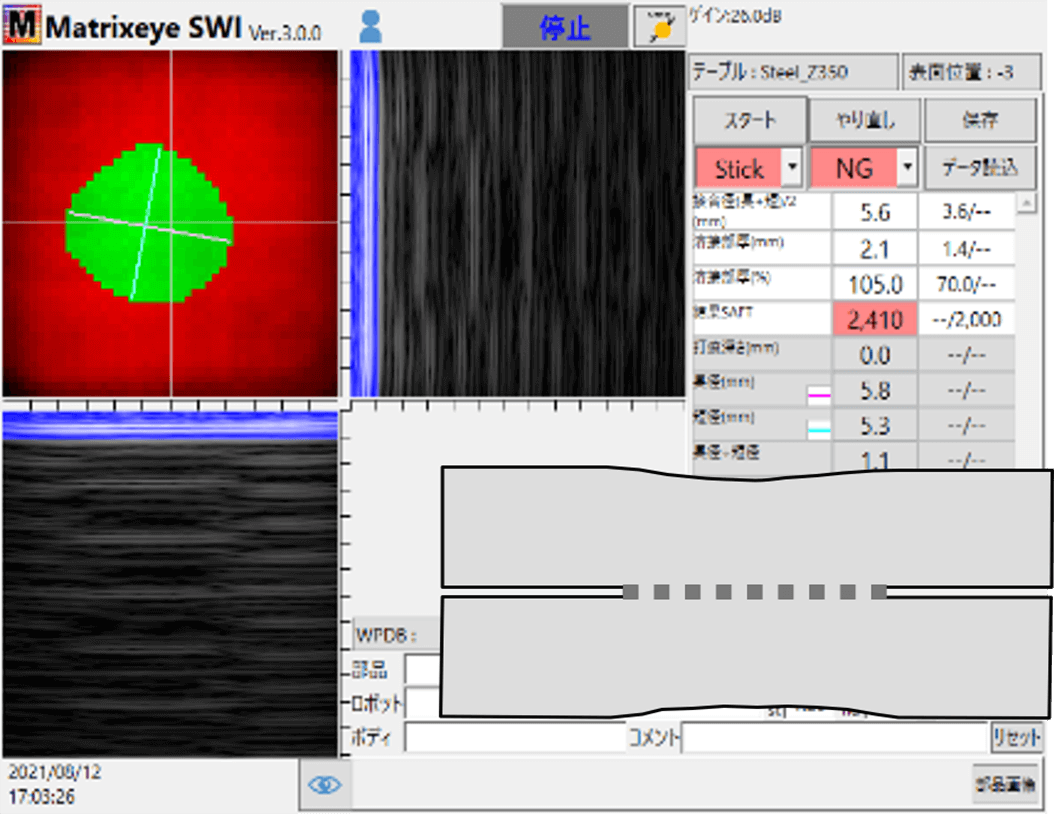

自動計測結果 stick NG

圧接(Stick)

このページの先頭へ戻る

スポット溶接検査用Matrixeye™LTST 本体 仕様

項目 仕様　※ 備考
全般 環境温度 5～35℃
相対湿度　20-80%結露なきこと
表示 10.4インチ液晶パネル　SVGA
操作方法 タッチパネル、キーボード、マウス
装置寸法 305 × 210 × 130mm 突起を除く
装置重量 約5kg (バッテリー1個搭載時)
電源電圧 AC 100-240V
バッテリー使用時間 2h、4h (2個使用時)
画像化処理部 画像合成処理 SAFT（開口合成）処理
画像化領域（メッシュ数） 48 × 48 × 1024
送受信部 送受信CH数 64ch
同時励振数 1～64ch
出力電圧 20～180V
ゲイン 0～50dB
受信アンプ帯域 0.5～25MHz
CPU CPU Atom D510 1.66GHz
メモリー 2GB
ハードディスク 500GB
OS Windows7 Ultimate for EMB
プローブ CH数 最大64ch
プローブ周波数範囲 2MHz～15MHz
外部インターフェイス USB USB 2.0 × 4
付属品 キーボード
マウス
バッテリー2個
バッテリー充電器
ACアダプター
電源ケーブル
カップラント（ソニコートBS-400）

※本仕様は予告なく変更する場合があります。

このページの先頭へ戻る

スポット溶接検査ソフトウェア 仕様

項目 仕様 備考
対応板枚数 2枚組または3枚組
板厚一括設定 複数の溶接点の板厚組み合せ情報を一括で設定。Exelで作成した一覧を溶接点情報ファイルに書き出す。
画像化条件設定 異なる材質に応じた画像化条件を選択する
表面調整機能 画像化される検査対象の表面位置を調整
カップリングチェック機能 測定中（画像化中）シュー端面と検査対象表面との気泡をチェックする。
平行チェック機能 測定中（画像化中）シュー表面と検査対象内面の平行度をチェックする。
結果表示 良否判定（Good、Small、Open、Thin、Stick） あらかじめ設定された閾値により判定する。
接合部の長径および短径
接合部径（(長径 + 短径) / 2）
接合部径の閾値 ｎ√tmin　（最も薄い板厚）
圧痕深さ
接合部厚さ
保存データ一覧 保存したデータの一覧をCSVファイル形式で書き出す。

※本仕様は予告なく変更する場合があります。
