3D超音波検査装置 (Matrixeye™)
オプション（一般探傷用）
X-Yスキャナー
- 用途
- 平面および軽微な湾曲面
- 仕様
-
項目 仕様 質量 約 8.5 kg (脱落防止用サクションカップ除く) 探傷範囲 400 mm × 400 mm トリガーピッチ X軸 (最小 0.2mm 単位) インデックス幅 24 mm / 48 mm サクションカップ 固定用 3 個 ＋ 脱落防止用 1 個 ケーブル長 2 m
エンコーダー
- ワイヤーエンコーダー
- 用途
- X-Yスキャナーでできない平面
- 仕様
-
項目 仕様 トリガーピッチ 最小 0.2mm 単位 ワイヤー長 2.4 mm ケーブル長 2 m
- ロータリーエンコーダー
- 用途
- ワイヤーエンコーダーを使用できない場合および曲面部
- 仕様
-
項目 仕様 トリガーピッチ 最小 0.2mm 単位 ケーブル長 2 m

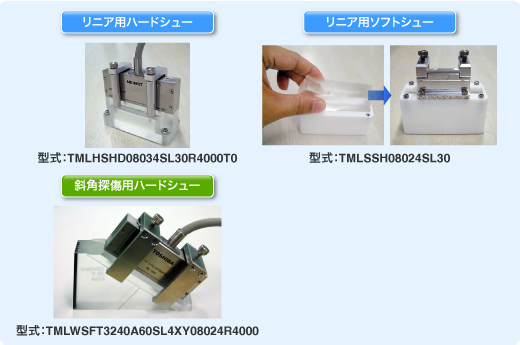

シュー
