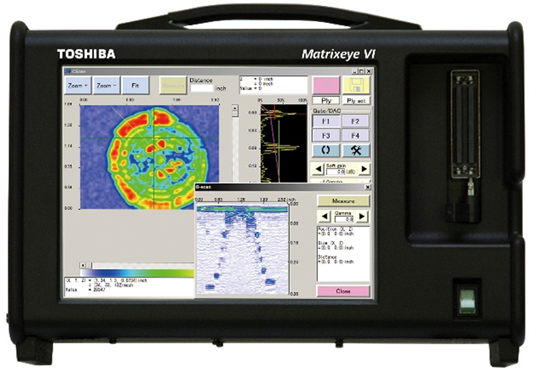

3D超音波検査装置 (Matrixeye™)
一般探傷用Matrixeye™LT
特長
世界初の3DSAFT-PA（3次元開口合成法とフェーズドアレイの融合）機能を備えた高解像度・高感度な超音波検査装置
- 特長1: 扱いやすいユーザーインターフェイス
- 10.4インチの大型液晶タッチパネルを採用
- 簡易でユーザーフレンドリーな画面設計
- 超高速でCスキャン、Bスキャン画像の生成が可能
- 特長2: 持ち運びに便利なポータブル型
- バッテリーを内蔵し、AC電源がない場合でも最長4時間の駆動が可能
- 特長3: 豊富なアプリケーション

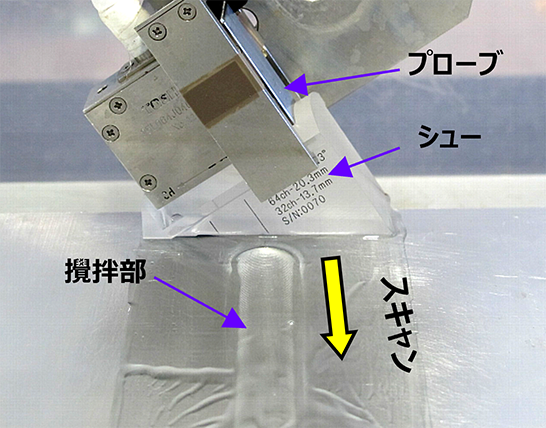

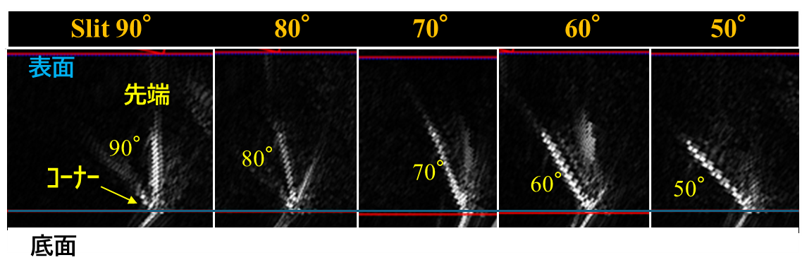

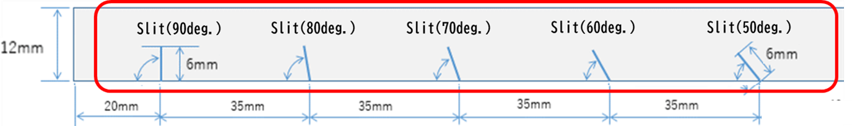

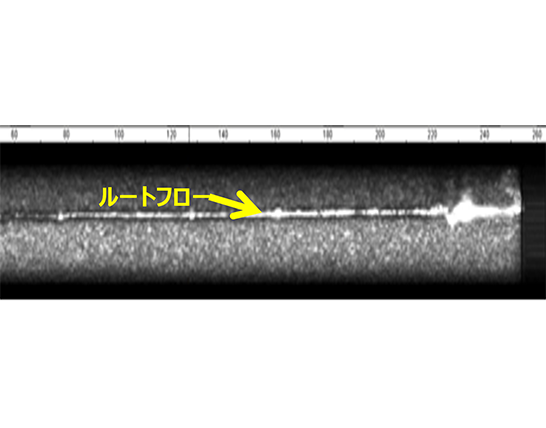

- 垂直探傷に加え、斜角探傷も可能

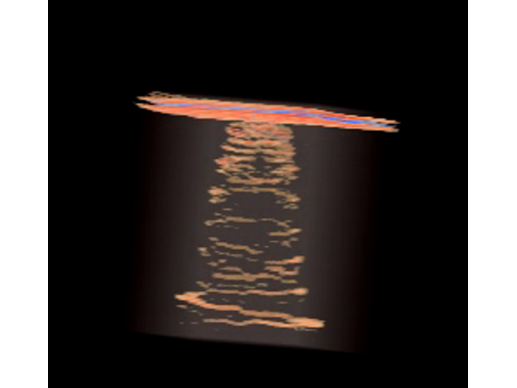

- 3D画像データをベースにしたオフライン解析が可能
- 簡易な機構とエンコーダー信号の取り込みによる検査システムの構築も可能
- 特長4: 高度な解析ソフトウェア

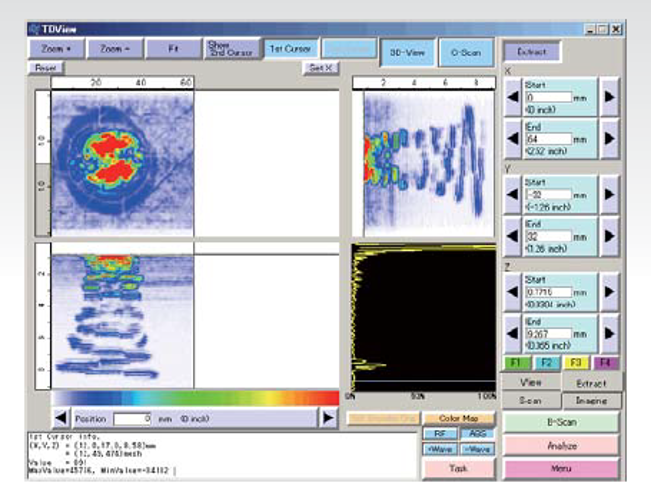

- A、B、Cスキャン画像の生成やDAC、GATEの設定が可能
- カラーパレットや閾値の設定による欠陥面積の自動計算も可能
検査例（適用例）

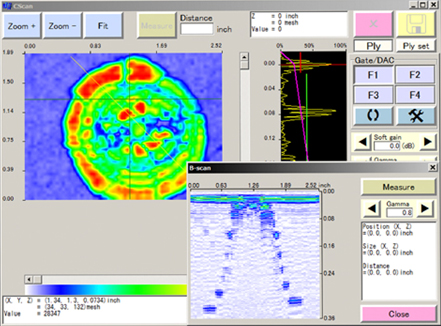

- CFRP剥離画像例
簡易な機構と組み合わせた複合材、金属製品、金属配管などの自動検査

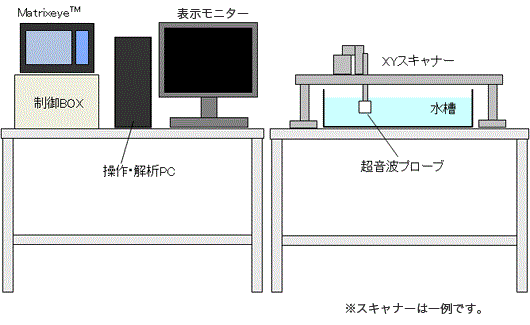

- XYスキャナータイプ

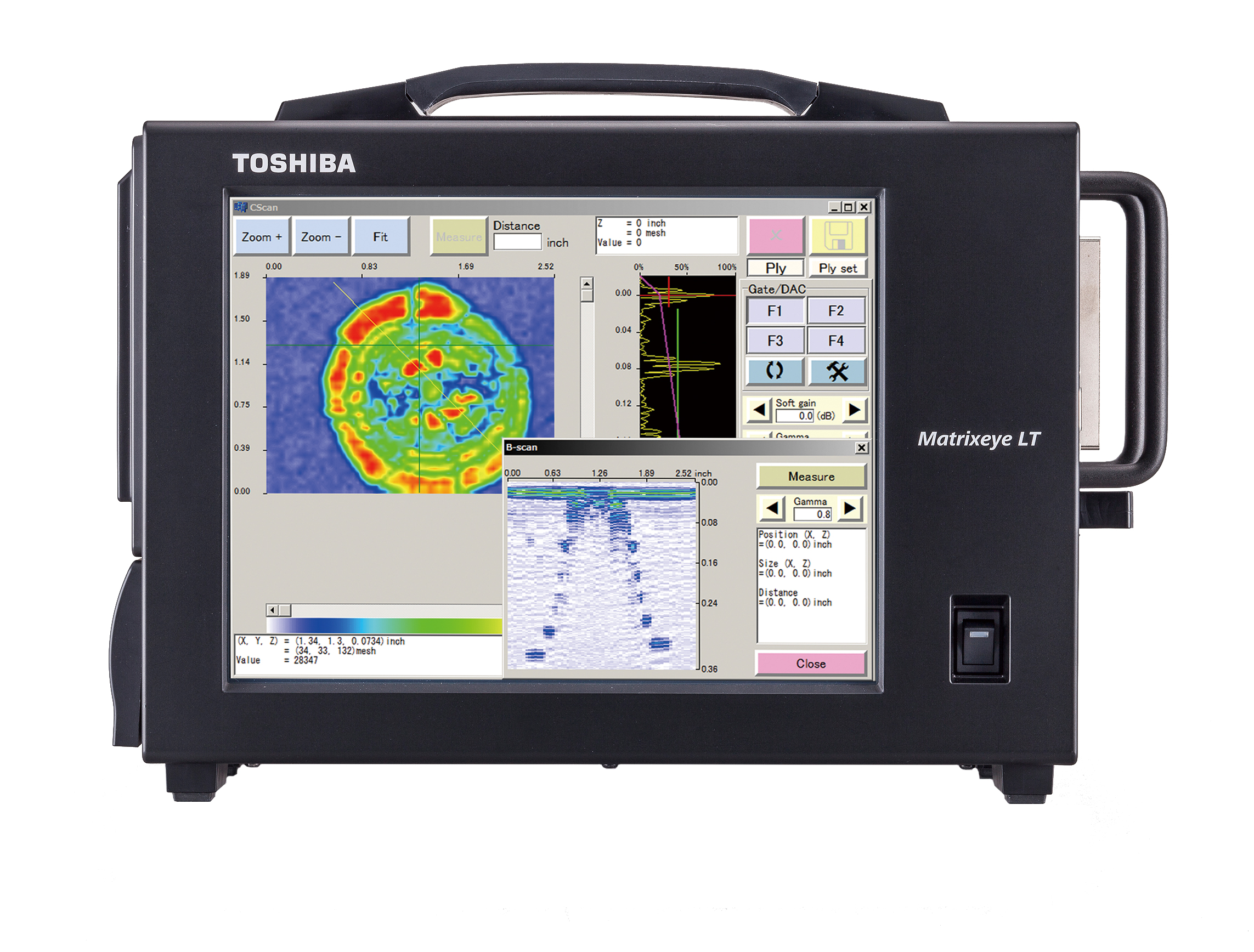

一般探傷用Matrixeye™LT 本体 仕様
| 項目 | 仕様 ※ | 備考 | |
|---|---|---|---|
| 全般 | 環境温度 | 5～35℃ 相対湿度 20-80%結露なきこと |
|
| 表示 | 10.4インチ液晶パネル SVGAUSB | ||
| 操作方法 | タッチパネル、キーボード、マウス | ||
| 装置寸法 | 305 × 210 × 130mm | 突起を除く | |
| 装置重量 | 約5kg (バッテリー1個搭載時) | ||
| 電源電圧 | 100-240V ACまたはLiイオンバッテリー | ||
| バッテリー使用時間 | 2h、4h (2個使用時) | ||
| 画像化処理部 | 画像更新速度 | 25 flames/s以上 (送受信：64 × 15相対、画像範囲：64 × 1 × 512) | |
| 画像合成処理 | SAFT（開口合成）処理 | ||
| サンプリング周波数 | 10、20、40、80MHz | ||
| 送受信部 | 送受信CH数 | 64ch | |
| 同時励振数 | 1～64ch | ||
| 出力電圧 | 20～180V | ||
| ゲイン | 0-50dB | ||
| 受信アンプ帯域 | 0.5～25MHz | ||
| CPU | CPU | Atom D510 1.66GHz | |
| メモリー | 2GB | ||
| ハードディスク | 500GB | ||
| OS | Windows7 Ultimate for EMB | ||
| プローブ | CH数 | 最大64ch | |
| プローブ周波数範囲 | 2MHz～15MHz | ||
| 外部インターフェイス | USB | USB 2.0 × 4 | |
| ビデオ出力 | VGA | ||
| イーサネット | 1000BASE-T | ||
| エンコーダー | TTL相当入力6ビット | ||
| 付属品 | キーボード | ||
| マウス | |||
| バッテリー2個 | |||
| バッテリー充電器 | |||
| ACアダプター | |||
| 電源ケーブル | |||
| カップラント（ソニコートBS-400） | |||
※本仕様は予告なく変更する場合があります。
一般探傷ソフトウェア 仕様
| 項目 | 仕様 | 備考 |
|---|---|---|
| 表示 | Aスキャン表示（波形およびSAFT画像化後） | |
| Bスキャン表示 | ||
| Cスキャン表示 | ||
| 3面図による3D表示 | ||
| AMP、 TOF表示 | ||
| inch/Metric単位変換 | ||
| データ収集 | 1軸スキャン（エンコーダー/内部トリガー） | 64 × 512で1インデックス最大5000スライスまで収集可能 |
| 1ショット | マトリクスプローブにて使用 | |
| オフライン解析 | C-Scan再作成・解析機能 | Gate、DAC再設定可能 |
| ソフトゲイン機能 | ||
| Aスキャン表示（SAFT画像化後） | ||
| Bスキャン表示 | ||
| Cスキャン表示 | ||
| サイジング（長さ、面積） | ||
| セッティング | タスク管理（測定条件一括管理）機能 | |
| 画像化領域設定機能 ・XYZ領域 ・画像化開始位置 ・層数（最大3層） ・検査対象形状（平面/円柱） ・斜角設定 |
||
| 送受信パターン設定機能 | ||
| Gate設定：F1、F2、F3、F4-Gate、S-Gate、B-Gate | S:Surface、B:Back surface | |
| DAC設定（32ポイント） | ||
| エンコーダー調整機能 | ||
| データ保存形式 | 3D | |
| レポート機能 | 画面キャプチャー | |
| コメント入力 | ||
| その他 | Uplink設定（上位ソフトとの通信） |
※本仕様は予告なく変更する場合があります。
