カラーI.I.™搭載透視検査装置 (Finethrough™)

TCX5100

特長

  • 特長1: 感度向上
    X線のエネルギーを下げることができ、高コントラストな画像が得られます。
  • 特長2: 解像度向上
    微小な欠陥などを高解像度で表示できます。
  • 特長3: ダイナミックレンジ拡大
    複合材料などを一度に撮影できます。
    (当社従来比100倍)

撮影物最大寸法が大きく検査時間が短縮

TCX5100の写真

検査例

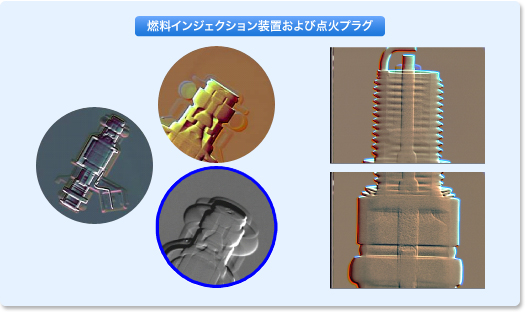

燃料インジェクション装置および点火プラグ

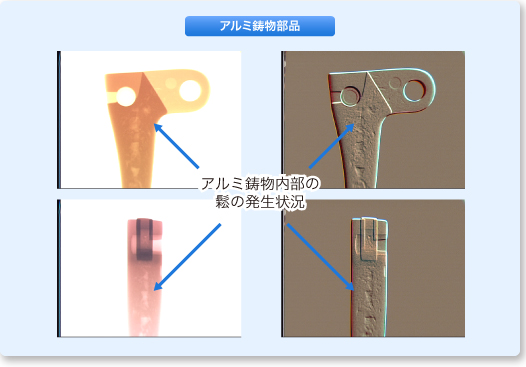

アルミ鋳物部品

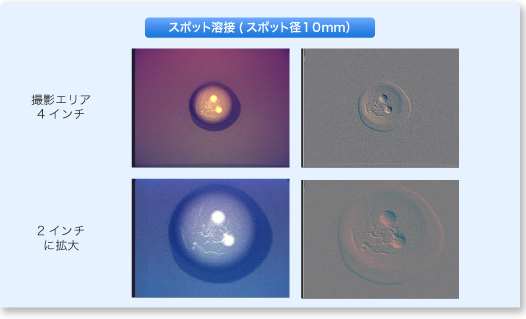

スポット溶接(スポット径10mm)

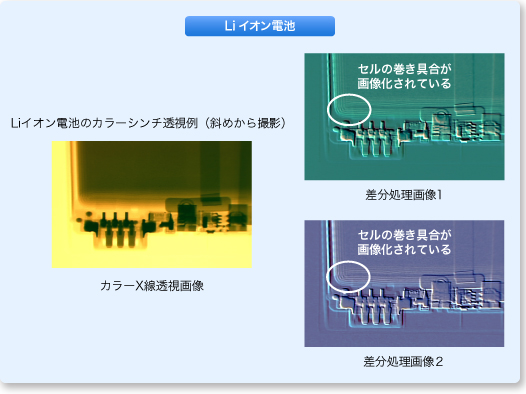

Liイオン電池

TCX5100 仕様

型式 TCX5100
X線管 マイクロフォーカスX線管
X線管電圧範囲 20~90KVp (~0.2mA) または40~130KVp (~0.3mA)
焦点寸法 5ミクロン (公称値)
X線検出器 カラーイメージインテンシファイヤー (カラーI.I.™)
検査視野 4インチ: 4"φ、2"φまたは6インチ: 6"φ、4"φ (2モード切替)
使用カメラ カラー3CCDカメラ (デジタル方式207万画素)
撮影装置本体
材料 鋼製 (一部鉛)
寸法 約 W1100mm × D1300mm × H2100mm
質量 約1200kg
サンプルテーブル移動範囲 左右: 約±150mm、前後: 約±150mm、I.I.昇降: 約520mm
X線照射軸方向 垂直
撮影物最大寸法 300mm × 300mm × 145mm
撮影物最大質量 約3kg
計測制御装置
寸法 約 W900mm × D800mm × H1320mm
質量 約70kg
制御関係 X線制御ユニット 1式、カラーX線I.I.制御ユニット 1式
画像処理関係 画像処理コントローラー(PC) 1台、カラー液晶モニター19インチ 1台
付属ソフト 1) Windows® 7
2) Image-Pro® Express(オプション)

※本仕様は予告なく変更する場合があります。
