カラーI.I.™搭載透視検査装置 (Finethrough™)

TCX4200A

特長

  • 特長1: 感度向上
    X線のエネルギーを下げることができ、高コントラストな画像が得られます。
  • 特長2: 解像度向上
    微小な欠陥などを高解像度で表示できます。
  • 特長3: ダイナミックレンジ拡大
    複合材料などを一度に撮影できます。
    (当社従来比100倍)

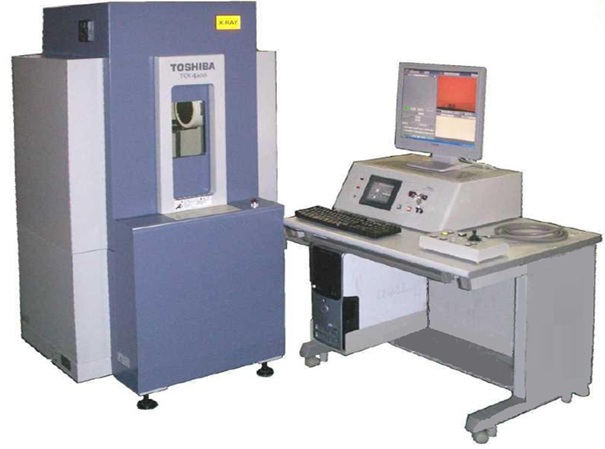

TCX4200Aの写真

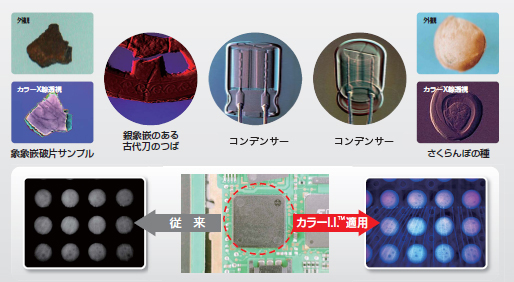

検査例

検査例

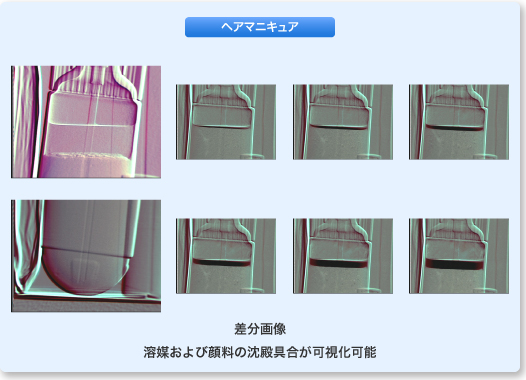

ヘアマニキュア

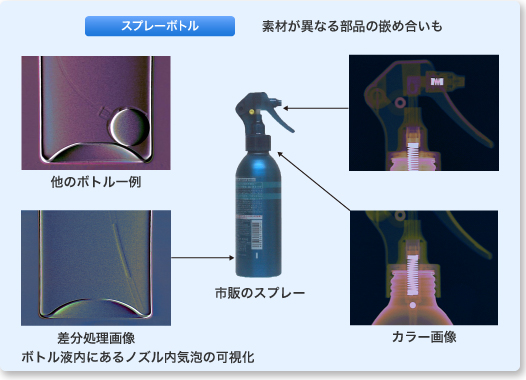

スプレーボトル

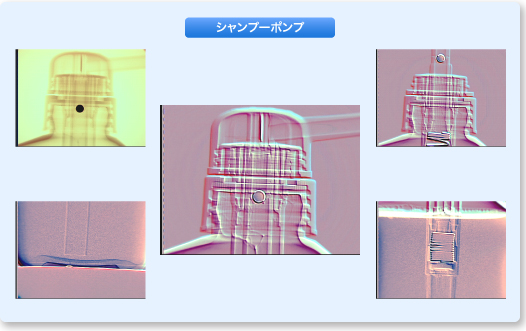

シャンプーポンプ

犬の心臓

カラーI.I.™での見え方を紹介しています。

Adobe Flash Playerのダウンロード(別ウインドウで開きます)
動画をご覧になるには、アドビ システムズ社のFlash Player Ver.8.0以上が必要です。

TCX4200A 仕様

型式 TCX4200A
X線管 ミニフォーカスX線管
X線管電圧範囲 10~60KVp (~0.83mA) または40~100KVp (~0.5mA)
焦点寸法 100ミクロン (公称値)
X線検出器 カラーイメージインテンシファイヤー (カラーI.I.™)
検査視野 4インチ: 4"φ、2"φ (2モード切替)
使用カメラ カラー3CMOSカメラ(デジタル方式207万画素)
撮影装置本体
材料 鋼製 (一部鉛)
寸法 約 W850mm × D800mm × H1600mm
質量 約550kg
サンプルテーブル移動範囲 左右: 約±150mm、前後: 約±200mm、上下: 約230mm、回転: 360°
X線照射軸方向 水平(液面観察可能)
撮影物最大寸法 φ150mm × H230mm
撮影物最大質量 約5kg
計測制御装置
寸法 約 W900mm × D800mm × H1320mm
質量 約70kg
制御関係 X線制御ユニット 1式、カラーX線I.I.制御ユニット 1式
画像処理関係 画像処理コントローラー(PC) 1台、カラー液晶モニター19インチ 1台
付属ソフト 1) Windows® 10

※本仕様は予告なく変更する場合があります。
